Contenuto: introduzione agli automi a stati finiti come modelli matematici fondamentali per rappresentare comportamenti sequenziali, validare input e modellare sistemi reattivi, mostrando la loro utilità sia nella didattica che nella progettazione di software e giochi.
Attività pratica: la realizzazione di un automa per validare numeri interi positivi, la simulazione degli stati di un personaggio in un videogioco, e la creazione di un prototipo di videogioco con controllo del personaggio.
Nel mondo dell’informatica teorica, i linguaggi formali e gli automi a stati finiti (Finite State Machines, FSM) rappresentano strumenti fondamentali per comprendere come funzionano la computazione, la validazione dei dati e persino alcune logiche di gioco. Anche se spesso vengono percepiti come concetti astratti, possono rivelarsi estremamente pratici nella didattica, soprattutto se tradotti in attività laboratoriali concrete.
Gli automi a stati finiti (ASF) sono modelli matematici usati per rappresentare comportamenti sequenziali. Il loro scopo è descrivere un sistema che, in ogni momento, si trova esattamente in uno di un numero finito di stati possibili. Gli ASM sono capaci di:
- Rappresentare comportamenti sequenziali (es. stati di un personaggio di gioco: “fermo”, “cammina”, “salta”…)
- Validare stringhe di input (es. controllare se un identificatore è valido, o se una password rispetta un formato)
- Modellare sistemi reattivi (es. menù interattivi, sistemi di controllo, semafori)
- Semplificare la progettazione e il debugging: uno stato alla volta, nessuna ambiguità
Un automa a stati finiti è composto da:
- un insieme finito di stati
- Tutte le possibili condizioni in cui il sistema si può trovare - uno stato iniziale
- Lo stato in cui il sistema si trova all’inizio. - uno o più stati finali (a seconda del contesto)
- Sono opzionali e indicano un risultato valido o completato. - un alfabeto di simboli in ingresso
- L’insieme di tutti i possibili eventi o simboli che causano un cambiamento - una funzione di transizione
- Regola che indica come cambiare stato in base all’input

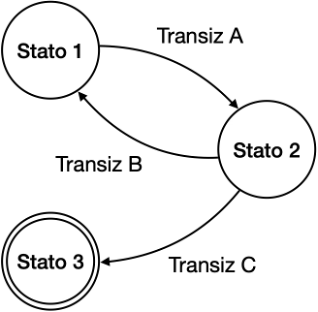

Una possibile rappresentazione grafica è un diagramma o grafo orientato: ciascun nodo è uno stato, e le frecce etichettate indicano le transizioni.
In questo esempio l’ASF ha 3 stati: Stato 1, Stato 2 e Stato 3 (stato finale). La Transizione A porta l’ASF dallo Stato 1 allo Stato 2, la Transizione B porta l’ASF dallo Stato 2 allo Stato1 e la Transizione C porta l’ASF dallo Stato 2 allo Stato 3.
Esempi pratici di ASF

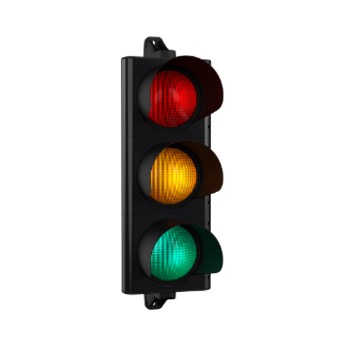

1 - Il Semaforo Stradale
Questo è l'esempio classico di un sistema reattivo modellato da un ASF.
- Stati: Rosso, Verde, Giallo.
- Input (Alfabeto): Un segnale di Tempo Scaduto (il timer interno).
- Funzione di Transizione:
- DA Rosso + Input Tempo Scaduto A Verde
- DA Verde + Input Tempo Scaduto A Giallo
- DA Giallo + Input Tempo Scaduto A Rosso
In questo modello, lo stato attuale determina il prossimo stato, garantendo un ciclo di funzionamento coerente e non ambiguo.

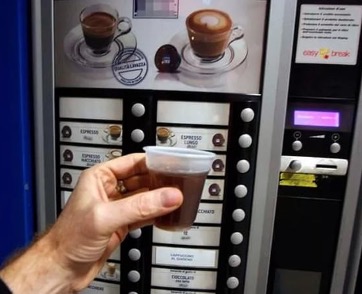

2 – Il distributore automatico
Un distributore automatico è un sistema che deve ricordare lo stato corrente dei soldi inseriti per determinare le azioni successive.
Stati
Gli stati rappresentano l'ammontare totale di credito inserito e definiscono ciò che l'utente può fare:
- S0 (Iniziale): Nessun Credito (0€). La macchina è in attesa di monete.
- S1 Credito Parziale (ad esempio, 0.50€). Non sufficiente per il prodotto.
- S2 (Finale): Credito Sufficiente (ad esempio, 1.00€ o più). Il prodotto può essere erogato
Alfabeto di Input
Gli input sono gli eventi che provocano le transizioni:
- M050: Inserimento di una moneta da 0.50€.
- M100: Inserimento di una moneta da 1.00€.
- B: Pressione del Pulsante di Acquisto (se il credito è sufficiente).
- R: Pressione del Pulsante di Ritiro Resto.

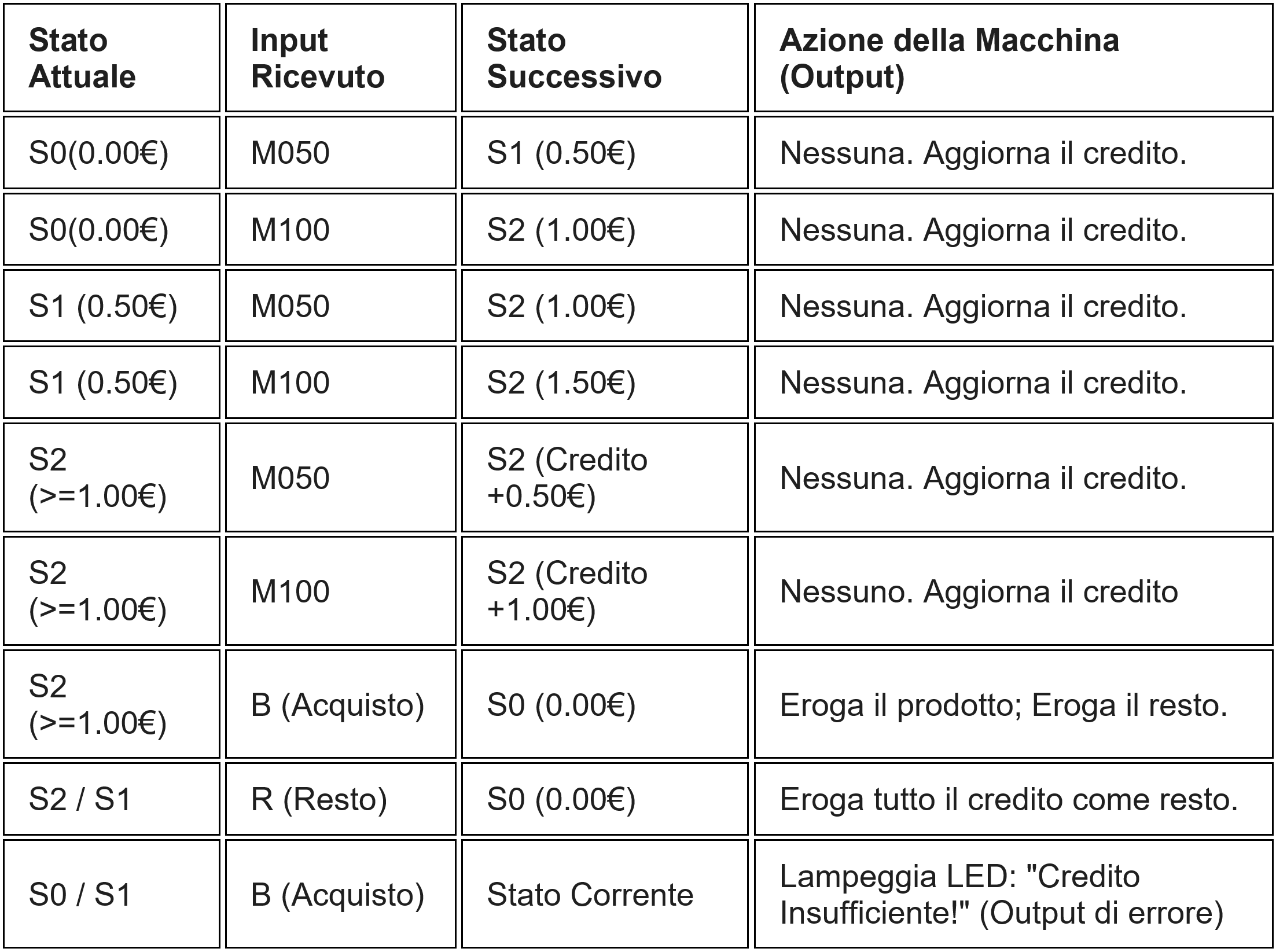

Funzione di Transizione: Regole di Funzionamento
Le transizioni determinano come si muove il sistema tra gli stati.
Rappresentazione mediante grafo
Attività pratica n.1
Validazione dell’input
La validazione dell’input è uno dei contesti più efficaci per far comprendere agli studenti il potere dei linguaggi formali e degli automi a stati finiti. Molti programmatori usano subito le espressioni regolari per controllare il formato di un dato, ma spesso non capiscono davvero perché funzionano o che cosa rappresentano.
Usare una FSM permette invece di far emergere:
- la logica formale dietro la validazione
- il concetto di riconoscimento di linguaggi
- l’utilità pratica degli automi nella progettazione di software robusto
Implementiamo un automa a stati finiti che riconosca numeri interi positivi, ovvero stringhe costituite da una o più cifre (0–9) con:
- nessuno spazio
- nessuna lettera
- nessun simbolo
- almeno una cifra
Esempi accettati:"0","5","123","999999"
Esempi rifiutati:""," 123","12 34","-5","12.5","3a7"
Progetto dell’automa
Stati
- S – stato iniziale
Attende la prima cifra - D – “dentro numero”
Dopo aver letto almeno una cifra - X – stato di errore
Se arriva un carattere non valido - D è stato accettante

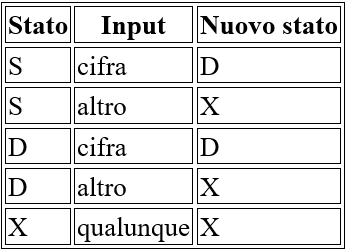

Transizioni
Grafo
Codice Python
Ecco una versione della FSM completamente implementata (input.py)
# Insieme degli stati dell’automa:
# S = stato iniziale
# D = stato "dentro numero" (accettante)
# X = stato di errore
states = {"S", "D", "X"}
# Stato iniziale
start = "S"
# Stati accettanti (qui solo D)
accepting = {"D"}
def get_symbol(c):
# Restituisce il tipo di simbolo letto.
# L'automa non lavora direttamente sui caratteri,
# ma su categorie astratte: 'digit' o 'other'.
return "digit" if c.isdigit() else "other"
# Funzione di transizione:
# (stato_corrente, simbolo) → nuovo_stato
transitions = {
("S", "digit"): "D", # La prima cifra rende il numero valido
("S", "other"): "X", # Se già il primo carattere non è cifra → errore
("D", "digit"): "D", # Altre cifre mantengono la validità
("D", "other"): "X", # Qualunque carattere non numerico dopo cifre → errore
("X", "digit"): "X", # Una volta in errore, si rimane in errore
("X", "other"): "X",
}
def run_fsm(s):
# Esegue l'automa sulla stringa s.
# Ritorna True se s viene riconosciuta come numero intero positivo.
# Lo stato corrente parte sempre dallo stato iniziale
state = start
# Analizza la stringa carattere per carattere
for c in s:
# Converte il carattere in un 'simbolo' astratto
symbol = get_symbol(c)
# Applica la transizione definita nell'automa
state = transitions[(state, symbol)]
# La stringa è accettata solo se lo stato finale è uno stato accettante
return state in accepting
# -------------------------
# TEST DI VALIDAZIONE
# -------------------------
print(run_fsm("12345")) # True: tutte cifre
print(run_fsm("12a45")) # False: contiene una lettera
print(run_fsm("")) # False: stringa vuota → rimane in S (non accettante)
print(run_fsm("0")) # True: singola cifra è valida
print(run_fsm(" 123")) # False: spazio iniziale → errore
print(run_fsm("42 ")) # False: spazio finale → errore
Attività pratica n.2
Controllare il personaggio di un videogioco
Immaginiamo un semplice videogioco 2D di tipo platform. Il personaggio può:
- stare fermo (Idle)
- camminare (Walk)
- saltare (Jump)
- subire un danno (Hit)
- essere KO (KO)
Ogni stato definisce cosa il personaggio sta facendo e quali transizioni sono possibili.
Stati possibili e logica
1. Idle
Il personaggio non sta compiendo azioni.
Transizioni:
- Idle → Walk (se viene premuto un tasto di movimento)
- Idle → Jump (se si preme il tasto “salta”)
- Idle → Hit (se si subisce un attacco)
2. Walk
Il personaggio si muove orizzontalmente.
Transizioni:
- Walk → Idle (se si rilasciano i tasti di movimento)
- Walk → Jump (se si preme “salta”)
- Walk → Hit (se colpito)
3. Jump
Il personaggio è in aria.
Transizioni:
- Jump → Idle (quando atterra)
- Jump → Hit (se viene colpito in aria)
4. Hit
Il personaggio è colpito e riproduce un’animazione di danno.
Transizioni:
- Hit → Idle (se resta HealthPoints > 0 e finisce l’animazione)
- Hit → KO (se HealthPoints <= 0)
5. KO
Il personaggio è sconfitto. Stato finale.
Transizioni:
- KO → (nessuna)
Grafo
Codice Python
Il codice seguente (character.py) propone una struttura semplice da far implementare agli studenti.
Non è un motore di gioco completo, ma una base concettuale.
class CharacterFSM:
def __init__(self):
self.state = "Idle"
self.hp = 3
def handle_event(self, event):
print(f"Stato attuale: {self.state}. Evento: {event}")
if self.state == "Idle":
if event == "move":
self.state = "Walk"
elif event == "jump":
self.state = "Jump"
elif event == "hit":
self.state = "Hit"
elif self.state == "Walk":
if event == "stop":
self.state = "Idle"
elif event == "jump":
self.state = "Jump"
elif event == "hit":
self.state = "Hit"
elif self.state == "Jump":
if event == "land":
self.state = "Idle"
elif event == "hit":
self.state = "Hit"
elif self.state == "Hit":
self.hp -= 1
if self.hp <= 0:
self.state = "KO"
else:
self.state = "Idle"
print(f"Nuovo stato: {self.state}\n")
char = CharacterFSM()
char.handle_event("move")
char.handle_event("jump")
char.handle_event("land")
char.handle_event("hit")
char.handle_event("hit")
char.handle_event("hit")
Esecuzione
Stato attuale: Idle. Evento: move
Nuovo stato: Walk
Stato attuale: Walk. Evento: jump
Nuovo stato: Jump
Stato attuale: Jump. Evento: land
Nuovo stato: Idle
Stato attuale: Idle. Evento: hit
Nuovo stato: Hit
Stato attuale: Hit. Evento: hit
Nuovo stato: Idle
Stato attuale: Idle. Evento: hit
Nuovo stato: Hit
Attività pratica n.3
Prototipo di videogioco con controllo del personaggio
Il codice seguente (gameplay.py) propone la realizzazione di un prototipo di videogioco con personaggio controllato dallo stesso FSM considerato nell’attività pratica numero 2. Per l’esecuzione è necessario installare pygame (pip install pygame).
Comportamenti implementati:
- Stati: Idle, Walk, Jump, Hit, KO
- Tasti:
- Frecce sinistra/destra → movimento
- Barra spaziatrice → salto - Gravità e atterraggio simulati
- Colpo che riduce HP e può mandare KO

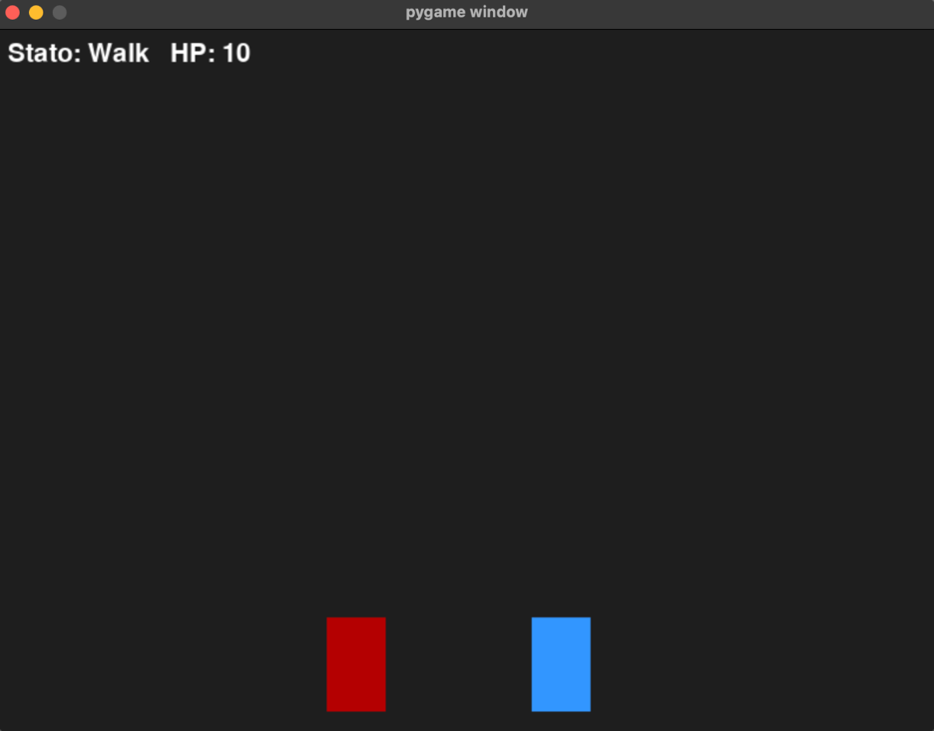

Il programma visualizza un personaggio come un semplice rettangolo che cambia colore in base allo stato.
- Idle (grigio) → fermo
- Walk (blu) → si muove
- Jump (giallo) → salta
- Hit (rosso) → colpito
- KO (rosso scuro) → sconfitto
Il log della console mostra tutte le transizioni.
Per rendere dinamico il gioco è stato aggiunto
- Un nemico rappresentato da un quadrato rosso scuro che si muove avanti e indietro.
- Una funzione di collisione tra personaggio ed enemy.
- Quando c’è collisione → la FSM del personaggio riceve l’evento "hit".
Codice Python
import pygame
import sys
# -----------------------
# FSM DEL PERSONAGGIO
# -----------------------
class CharacterFSM:
def __init__(self):
# Stato iniziale del personaggio
self.state = "Idle"
# Punti vita
self.hp = 10
# Velocità verticale usata per la fisica del salto
self.y_velocity = 0
# Flag che indica se il personaggio è a terra (può saltare)
self.is_on_ground = True
def handle_event(self, event):
# Stampa evento e stato corrente (utile per debug)
print(f"EVENTO: {event}, Stato: {self.state}")
# LOGICA DEGLI STATI: transizioni basate sull'evento ricevuto
if self.state == "Idle":
if event == "move":
# Quando ci si muove da fermi -> camminare
self.state = "Walk"
elif event == "jump":
# Inizio salto
self.state = "Jump"
elif event == "hit":
# Subito dopo essere colpiti
self.state = "Hit"
elif self.state == "Walk":
if event == "stop":
# Stop movimento -> tornare fermi
self.state = "Idle"
elif event == "jump":
# Saltare anche mentre si cammina
self.state = "Jump"
elif event == "hit":
# Colpito mentre cammina
self.state = "Hit"
elif self.state == "Jump":
if event == "land":
# Atterraggio -> tornare a Idle
self.state = "Idle"
elif event == "hit":
# Colpito in aria
self.state = "Hit"
elif self.state == "Hit":
# Quando si entra nello stato Hit si decrementano gli HP
self.hp -= 1
if self.hp <= 0:
# Se gli HP finiscono -> KO permanente
self.state = "KO"
else:
# Altrimenti si torna a Idle dopo l'animazione di hit
self.state = "Idle"
# Stampa il nuovo stato (utile per debug)
print(f" → Nuovo stato: {self.state}")
# -----------------------
# SETUP DI GIOCO
# -----------------------
pygame.init()
screen = pygame.display.set_mode((800, 600))
clock = pygame.time.Clock()
# Posizione iniziale del personaggio (x, y)
x = 400
y = 500
# Velocità orizzontale del personaggio
speed = 5
# Accelerazione dovuta alla gravità usata per il salto
gravity = 0.8
# Istanza della macchina a stati del personaggio
fsm = CharacterFSM()
# -----------------------
# NEMICO
# -----------------------
# Posizione del nemico
enemy_x = 200
enemy_y = 500
# Velocità di movimento del nemico e direzione (1 destra, -1 sinistra)
enemy_speed = 3
enemy_direction = 1 # 1 = destra, -1 = sinistra
# -----------------------
# LOOP PRINCIPALE
# -----------------------
while True:
# Lettura input tastiera
keys = pygame.key.get_pressed()
moved = False # flag per capire se il personaggio si è mosso orizzontalmente
# Gestione eventi di sistema (es. chiusura finestra)
for event in pygame.event.get():
if event.type == pygame.QUIT:
pygame.quit()
sys.exit()
# --- MOVIMENTO ORIZZONTALE ---
if keys[pygame.K_LEFT]:
x -= speed
moved = True
if keys[pygame.K_RIGHT]:
x += speed
moved = True
# Transizioni tra Idle <-> Walk in base al movimento orizzontale
if moved and fsm.state == "Idle":
fsm.handle_event("move")
if not moved and fsm.state == "Walk":
fsm.handle_event("stop")
# --- SALTO ---
# Se premi SPACE e sei a terra, inizia il salto
if keys[pygame.K_SPACE] and fsm.is_on_ground:
fsm.is_on_ground = False
# Impulso iniziale verso l'alto (valore negativo per y decresce verso l'alto nello schermo)
fsm.y_velocity = -15
fsm.handle_event("jump")
# ----------------------------
# FISICA DEL SALTO
# ----------------------------
if not fsm.is_on_ground:
# Aggiorno posizione verticale in base alla velocità verticale
y += fsm.y_velocity
# Applico gravità incrementando la velocità verso il basso
fsm.y_velocity += gravity
# Rilevo atterraggio sul "terreno" (y = 500)
if y >= 500:
y = 500
fsm.is_on_ground = True
fsm.y_velocity = 0
# Al ritorno a terra, se ero in Jump genero evento land
if fsm.state == "Jump":
fsm.handle_event("land")
# ----------------------------
# MOVIMENTO DEL NEMICO
# ----------------------------
# Sposta il nemico e inverte direzione ai limiti
enemy_x += enemy_speed * enemy_direction
if enemy_x <= 100 or enemy_x >= 650: # limiti di pattuglia del nemico
enemy_direction *= -1
# ----------------------------
# COLLISIONE PERSONAGGIO / NEMICO
# ----------------------------
# Rette di collisione (possono essere sostituite da hitbox più precise)
player_rect = pygame.Rect(x, y, 50, 80)
enemy_rect = pygame.Rect(enemy_x, enemy_y, 50, 80)
# Se c'è collisione e il personaggio non è già KO, riceve un colpo
if player_rect.colliderect(enemy_rect) and fsm.state != "KO":
fsm.handle_event("hit")
# ----------------------------
# RENDER
# ----------------------------
# Pulisco lo schermo
screen.fill((30, 30, 30))
# Mappa colori per visualizzare lo stato corrente del personaggio
colors = {
"Idle": (200, 200, 200), # Grigio chiaro
"Walk": (50, 150, 255), # Blu
"Jump": (255, 200, 50), # Giallo
"Hit": (255, 80, 80), # Rosso chiaro
"KO": (80, 0, 0) # Rosso scuro
}
# Disegno del personaggio con colore in base allo stato
pygame.draw.rect(screen, colors[fsm.state], player_rect)
# Disegno del nemico
pygame.draw.rect(screen, (180, 0, 0), enemy_rect)
# Testo informativo in alto a sinistra (stato e HP)
font = pygame.font.SysFont(None, 32)
text = font.render(f"Stato: {fsm.state} HP: {fsm.hp}", True, (255, 255, 255))
screen.blit(text, (10, 10))
# Aggiorno schermo e limito il frame rate
pygame.display.flip()
clock.tick(60)
Indice
